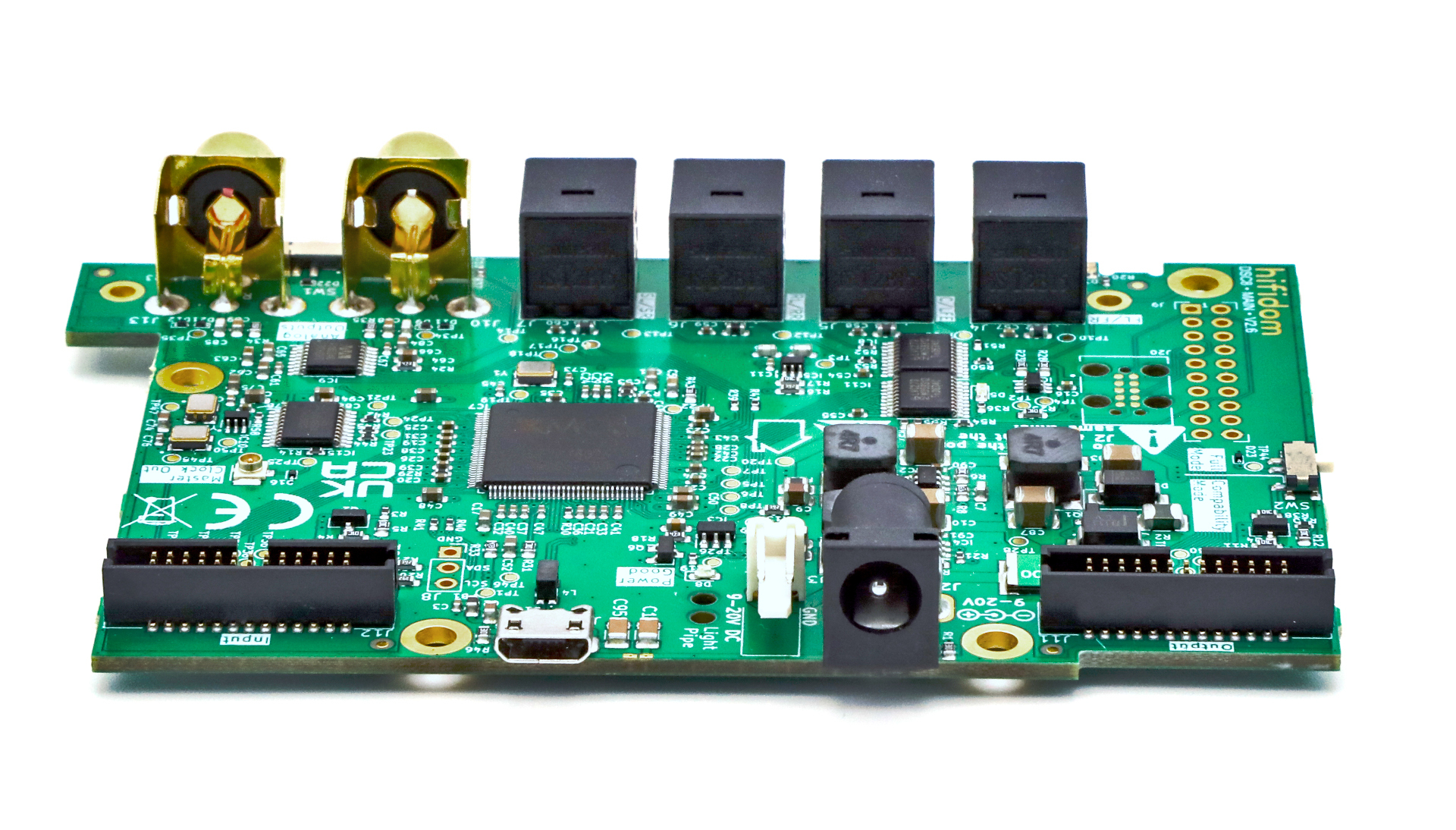

DSC8 · MAIN

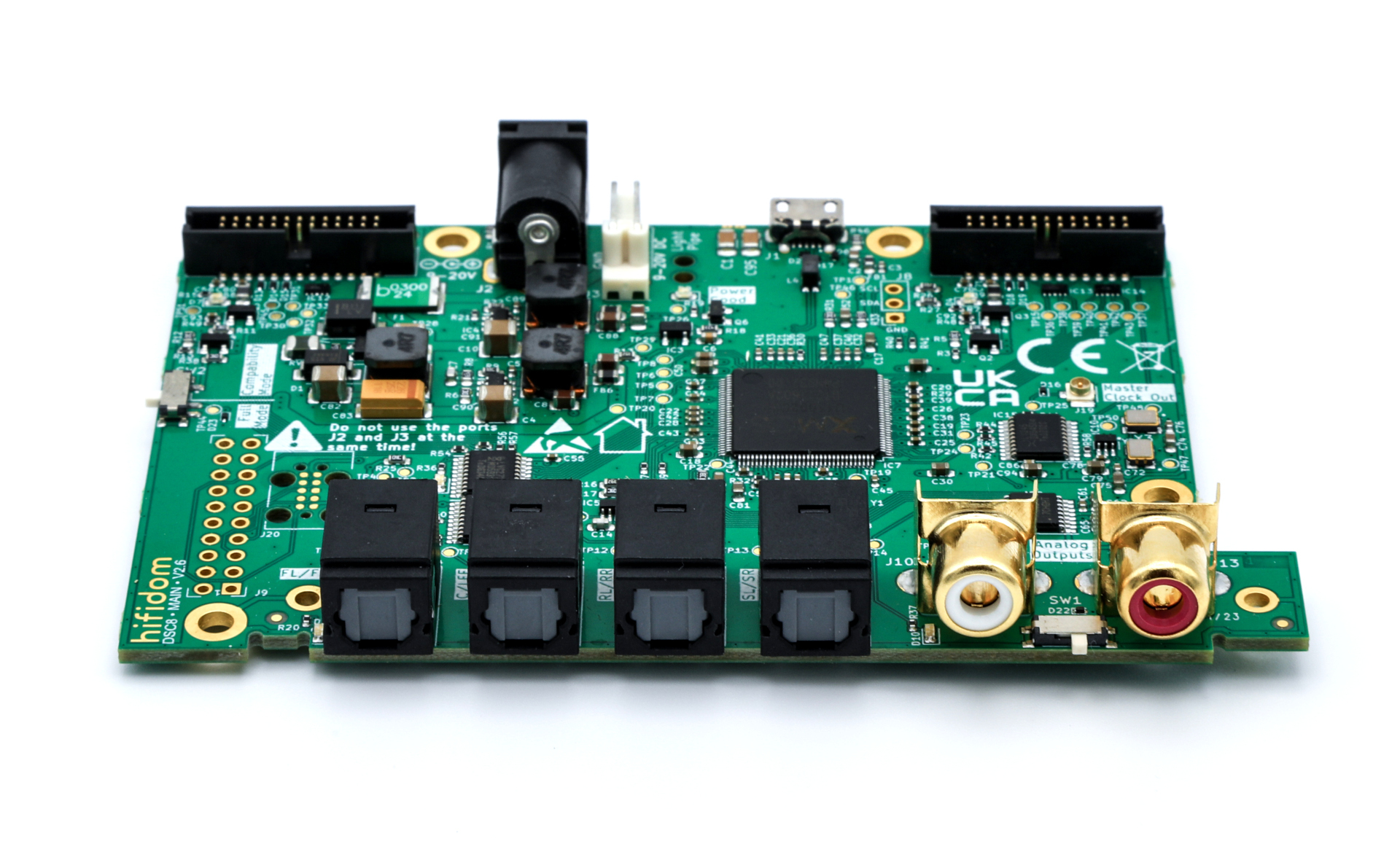

Digital bis zum Lautsprecher
Diese USB-Soundkarte macht das Unmögliche möglich: Schließe einfach digitale Aktivlautsprecher an und entfalte eine fasziniernde Klangpracht.
Im Shop öffnen
Bis zu 7.1 Kanäle
Die Soundkarte beeindruckt durch ihre Vielseitigkeit dank 8 Kanälen. Sie ermöglicht die exzellente Wiedergabe von Stereo- bis 7.1 Surround-Sound und ist damit ein Multitalent für Musik, Heimkino, Gaming und vieles mehr.
Extrem hochauflösend
Die Soundkarte unterstützt PCM-Signale bis zu 192 kHz und 24 Bit auf allen 8 Kanälen. Damit kann sie eine Dynamik von bis zu 144dB abbilden, was ein Vielfaches der Dynamik einer CD oder Schallplatte ist!
Digitale Ausgänge
Die Signale werden digital über 4 optische Ausgänge (TOSLINK) ausgegeben, wobei jeder Ausgang 2 Kanäle unterstützt.
In der Regel können 2 baugleiche digitale Aktivlautsprecher miteinander verbunden werden, so dass nur ein Lautsprecher direkt an die Soundkarte angeschlossen werden muss.
Maximal flexibel und zukunftsicher
Du kannst die Soundkarte mit zusätzlichen Ein- und Ausgängen erweitern. Dazu kannst Du jeweils bis zu 6 Erweiterungskarten für die Ein- und Ausgabe anschließen.
Plug & Play
Du kannst die Soundkarte ganz einfach mit einem USB-Kabel an Deinen PC anschließen. Die passenden Treiber sind bei den meisten Betriebssystemen schon vorinstalliert, so dass Du die Soundkarte sofort nutzen kannst.
Durchdachtes Zubehör
Mit dem PCIe Slotblech kannst Du z.B. die Soundkarte auch ganz einfach in ein PC-Gehäuse einbauen. Mit einem schicken Gehäuse baust Du Dir Dein perfektes High-End-System auf, das genau deinen Bedürfnissen entspricht. Los gehts!
Erweiterungskarte 'DSC8 · SPDIF IN'
Die Erweiterungskarte schließt Du einfach mit dem mitgelieferten Flachbandkabel an die Soundkarte an und schon hast Du 6 zusätzliche Eingänge. So einfach ist das!

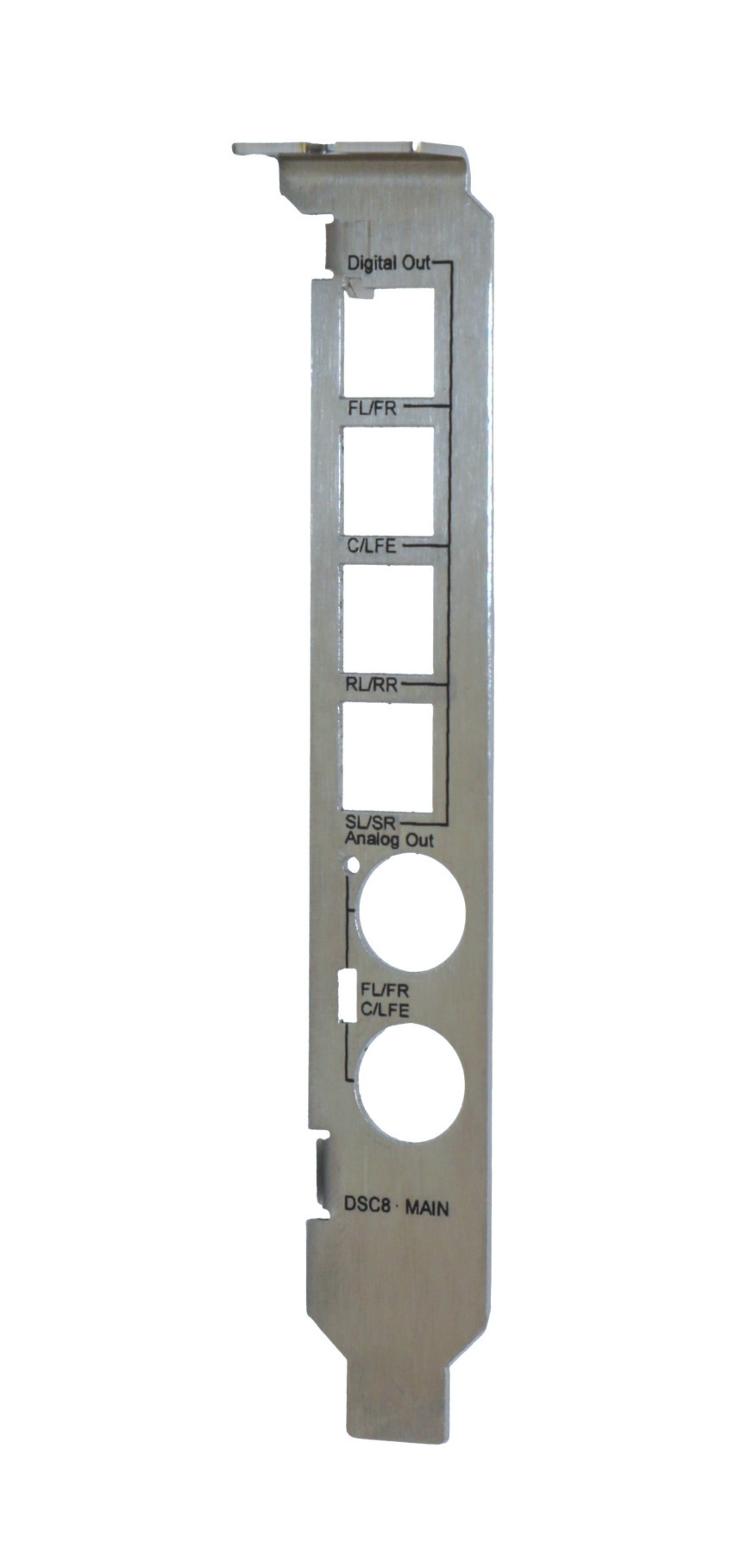

PCIe-Slotblech
Das PCIe Slotblech ist aus hochwertigen Edelstahl gefertigt. Mit dem Slotblech kannst Du die Soundkarte in einem normalen PC-Gehäuse installieren ‒ ideal für den Bau eines sogenannten Home Theatre PC (HTPC)!

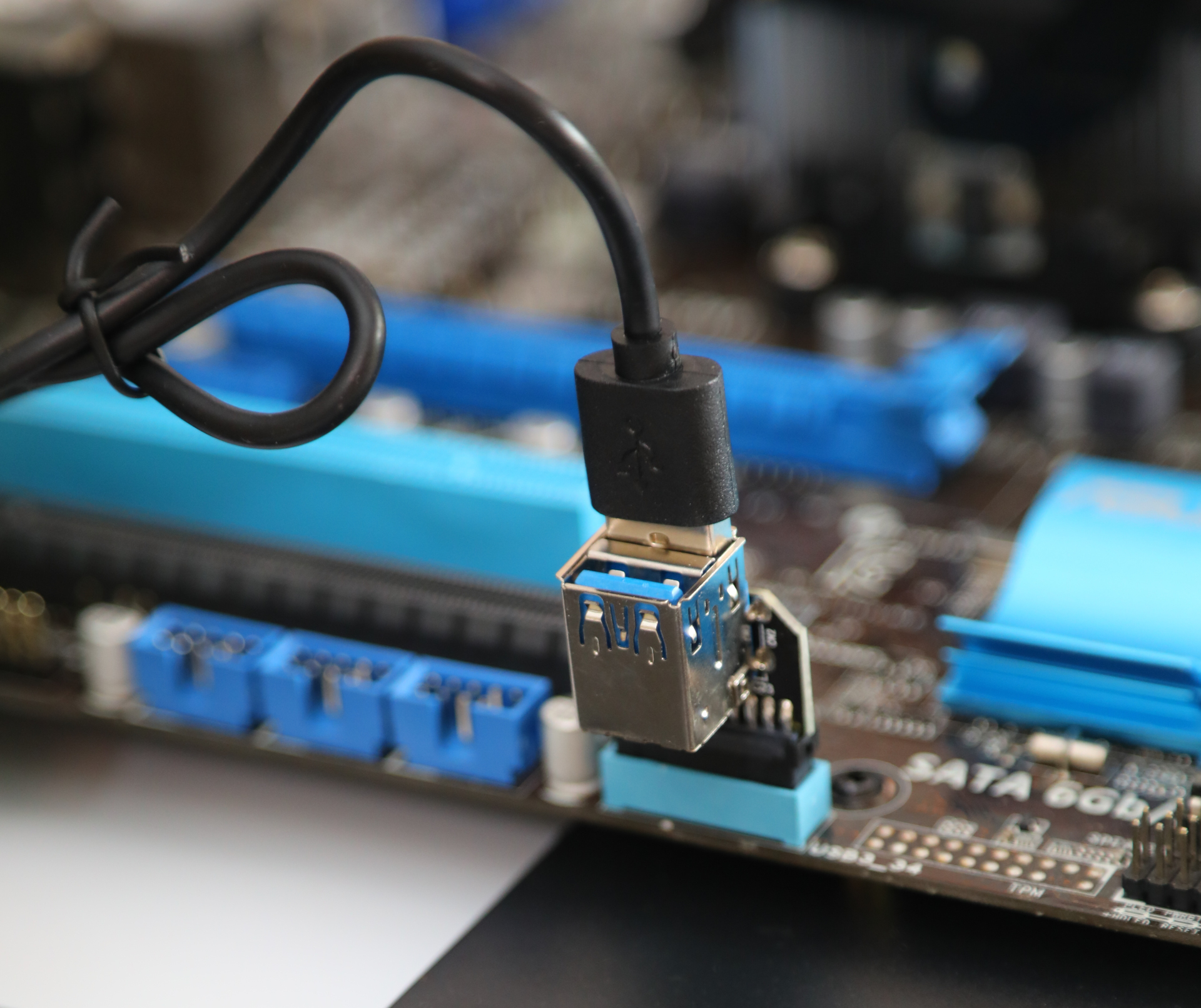

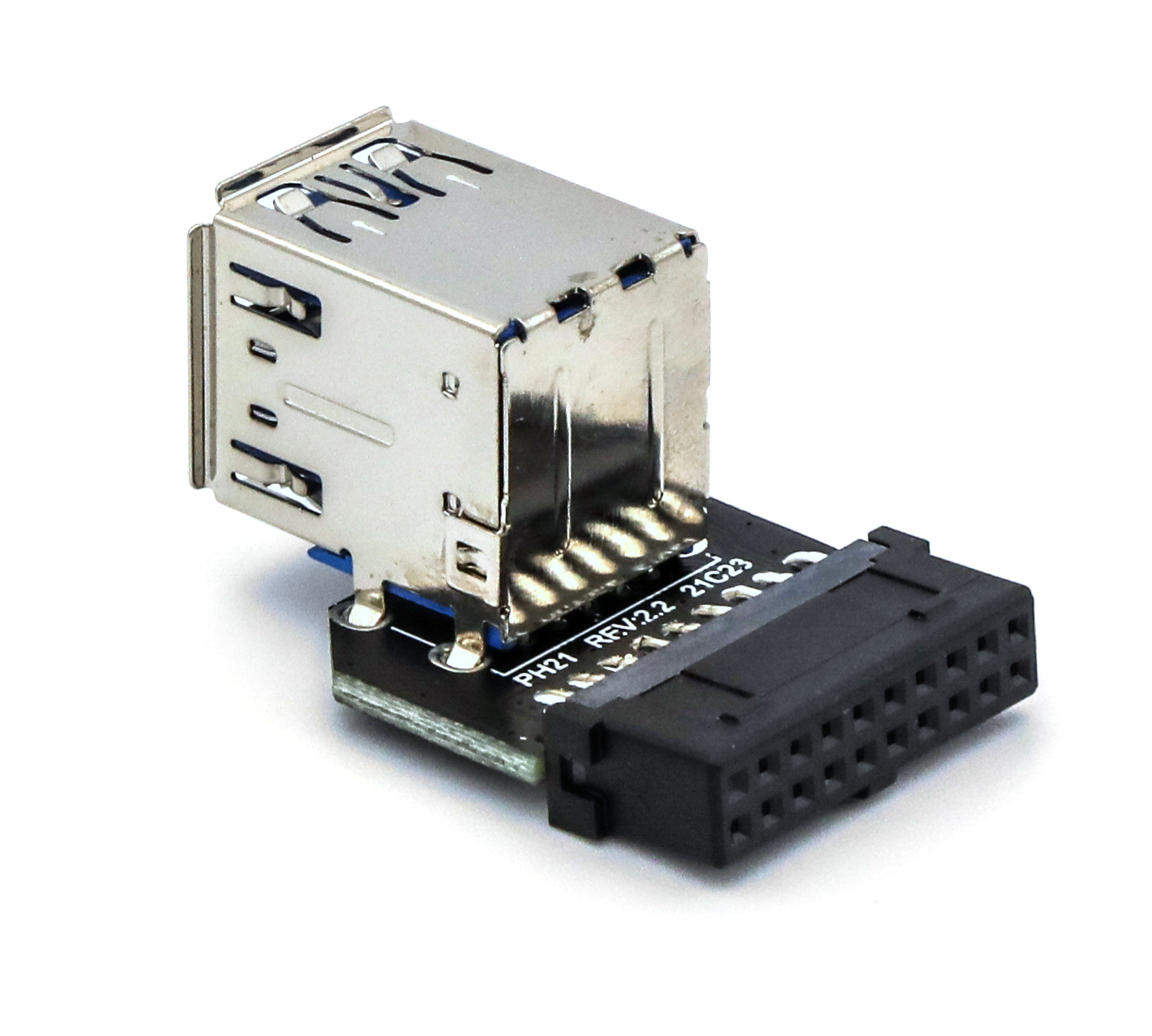

USB3 Adapter für Mainboards
Mit diesem Adapter und einem passenden USB-Kabel kannst Du die Soundkarte direkt mit einem Mainboard im PC-Gehäuse sauber verbinden, sofern ein entsprechender USB3-Anschluss auf dem Mainboard vorhanden ist — ideal für einen sogenannten Home Theatre PC (HTPC)!

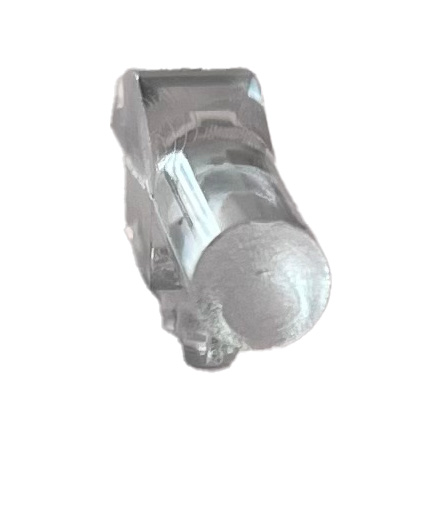

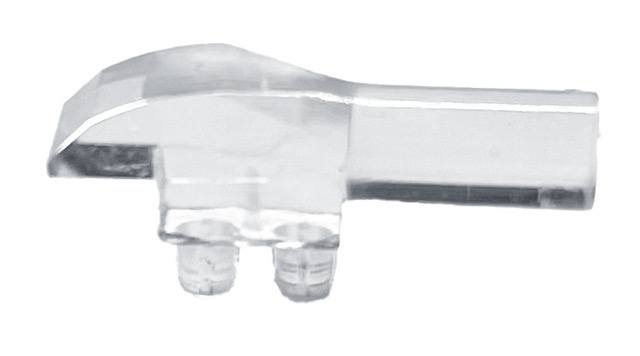

Lichtleiter
Mit diesem Lichtleiter kann dann das Licht der Power-LED aus ein maßgeschneidertes Gehäuse geleitet werden. Der Lichtleiter ist transparent. Die Oberfläche des Lichtauslasses ist diffus.
-
Der Computer muss mindestens über eine USB Schnittstelle in der Version 2.0 oder höher verfügen.
-
Weitere Anforderungen an die Computer Hardware wie z.B. CPU oder Hauptspeicher richten sich nach den Anforderungen des verwendeten Betriebssystems. Diese sind der Bedienungsanleitung des Betriebssystems zu entnehmen.
-
Typischerweise wird die Soundkarte von allen modernen Betriebssystemen unterstützt. Im Folgenden wird ein Überblick der getesteten Betriebssysteme mit den Ergebnissen gegeben:
-
Linux, Kernel 3.0 oder neuer (verfügbar seit 2012): Dieses Betriebssystem unterstützt alle Features der Soundkarte sowie aller Erweiterungskarten.
-
Windows 10, Release 1703 oder neuer (verfügbar seit 2017): Die Soundkarte kann nach dem Anschließen sofort benutzt werden. Die Installation von Treibern ist nicht erforderlich.
Erweiterungskarten für die Soundkarte werden von diesem Betriebssystem nur eingeschränkt unterstützt. Ausgangserweiterungskarten können angeschlossen werden. Deren Ausgänge können aber nicht ausgeschaltet werden. Eingangserweiterungskarten werden nicht unterstützt.
Weitere Details sind in dem Handbuch zu finden. -
macOS 10.14 oder neuer (verfügbar seit 2018): Die Soundkarte kann nach dem Anschließen sofort benutzt werden. Die Installation von Treibern ist nicht erforderlich.
Erweiterungskarten für die Soundkarte werden von diesem Betriebssystem nur eingeschränkt unterstützt. Ausgangserweiterungskarten können angeschlossen werden. Deren Ausgänge können aber nicht ausgeschaltet werden. Eingangserweiterungskarten werden nicht unterstützt.
Weitere Details sind in dem Handbuch zu finden.
-
- Außenabmessungen
-
106mm x 70mm
- Gewicht
-
ca. 50g
- Zulässige Umgebungsbedingungen
-
bei 5 % bis 95 % relative Luftfeuchtigkeit (nicht kondensierend)
0 °C bis +45 °C (Betrieb)
-30 °C bis +70 °C (Lagerung) - Leistungsaufnahme ohne Erweiterungskarten
-
maximal 1,5W
- Spannungsversorgung der Soundkarte über USB
-
4,5V bis 5,5V
- Spannungsversorgung über externe Spannungsquelle
-
9V bis 20V
- USB-Version
-
2 oder höher
- USB-Anschluss
-
USB Micro
- Maximal zulässige USB-Kabellänge
-
< 3m
- Unterstützte USB-Spezifikationen
-
UAC2 (Protokoll für Soundkarte), DFU (Protokoll für Firmware-Update)
- Anzahl Audiokanäle
-
8
- Unterstützte Sampleraten
-
44100Hz, 48000Hz, 88200Hz, 96000Hz, 176400Hz, 192000Hz
- Unterstützte Samplebreiten
-
16Bit und 24Bit
- Digitale Ausgänge
-
4 TOSLINK-Anschlüsse. Die Anschlüsse unterstützen die maximale Samplerate von 192000Hz. Die Anschlüsse sind wie folgt belegt: FL/FR, C/LFE, RL/RR, SL/SR.
- Digitales Ausgabeformat
-
S/PDIF kompatibel. Das Audiosignal wird als unkomprimierter PCM-Datenstrom mit jeweils 2 Audiokanälen pro Anschluß ausgegeben.
- Analoge Ausgänge
-
2 Cinch-Anschlüsse, über die 2 Audio-Kanäle analog ausgegeben werden. Über einen Schalter kann ausgewählt werden, ob die Kanäle FL/FR oder C/LFE ausgegeben werden sollen.
- Maximale Kabellänge für analoge Ausgänge
-
< 3m
- Erweiterungskarten
-
maximal 6 DSC8-Erweiterungskarten je Ein- und Ausgabe
Für die Ansicht der 3D-Modelle muss geeignete Software auf dem Computer installiert sein.

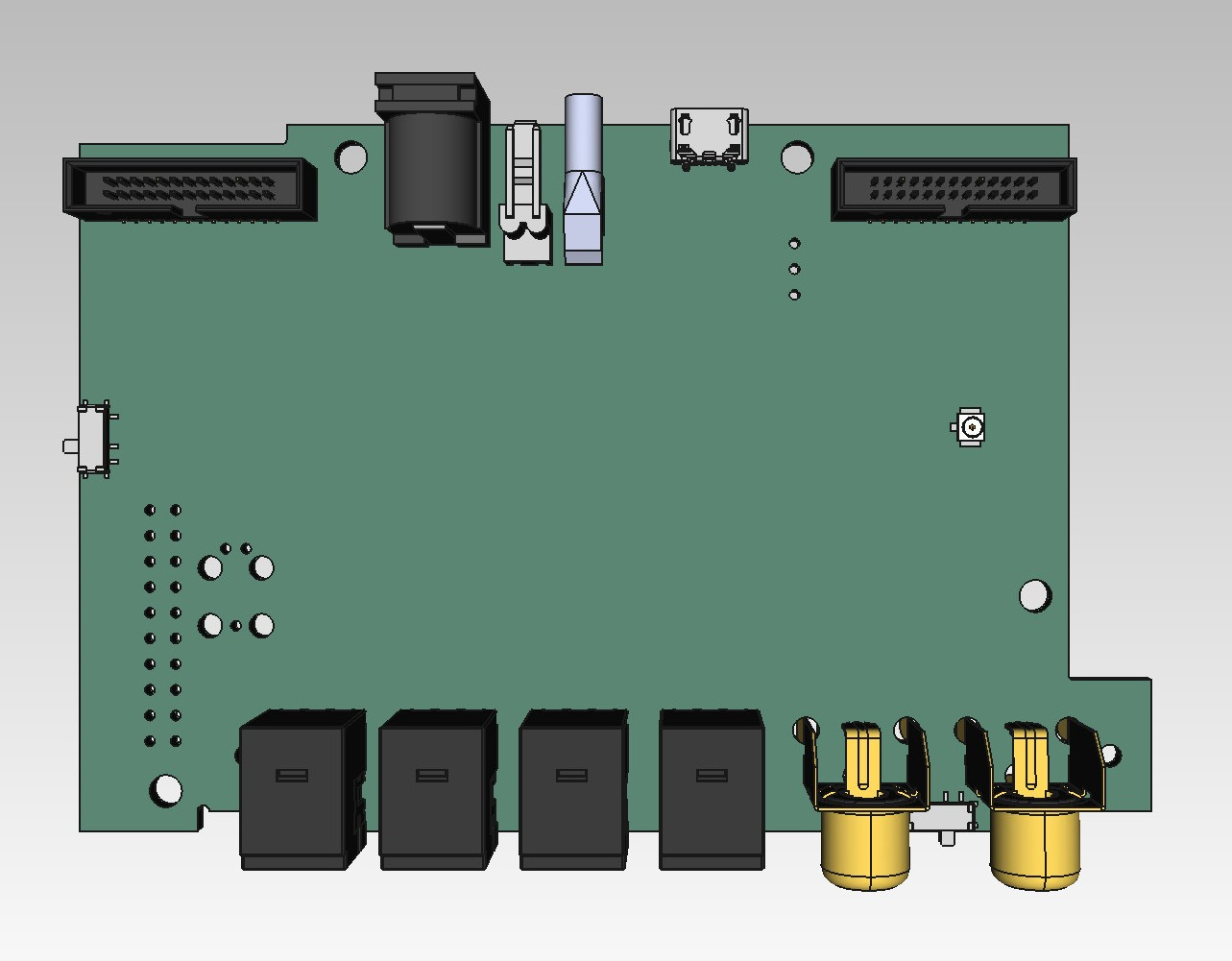

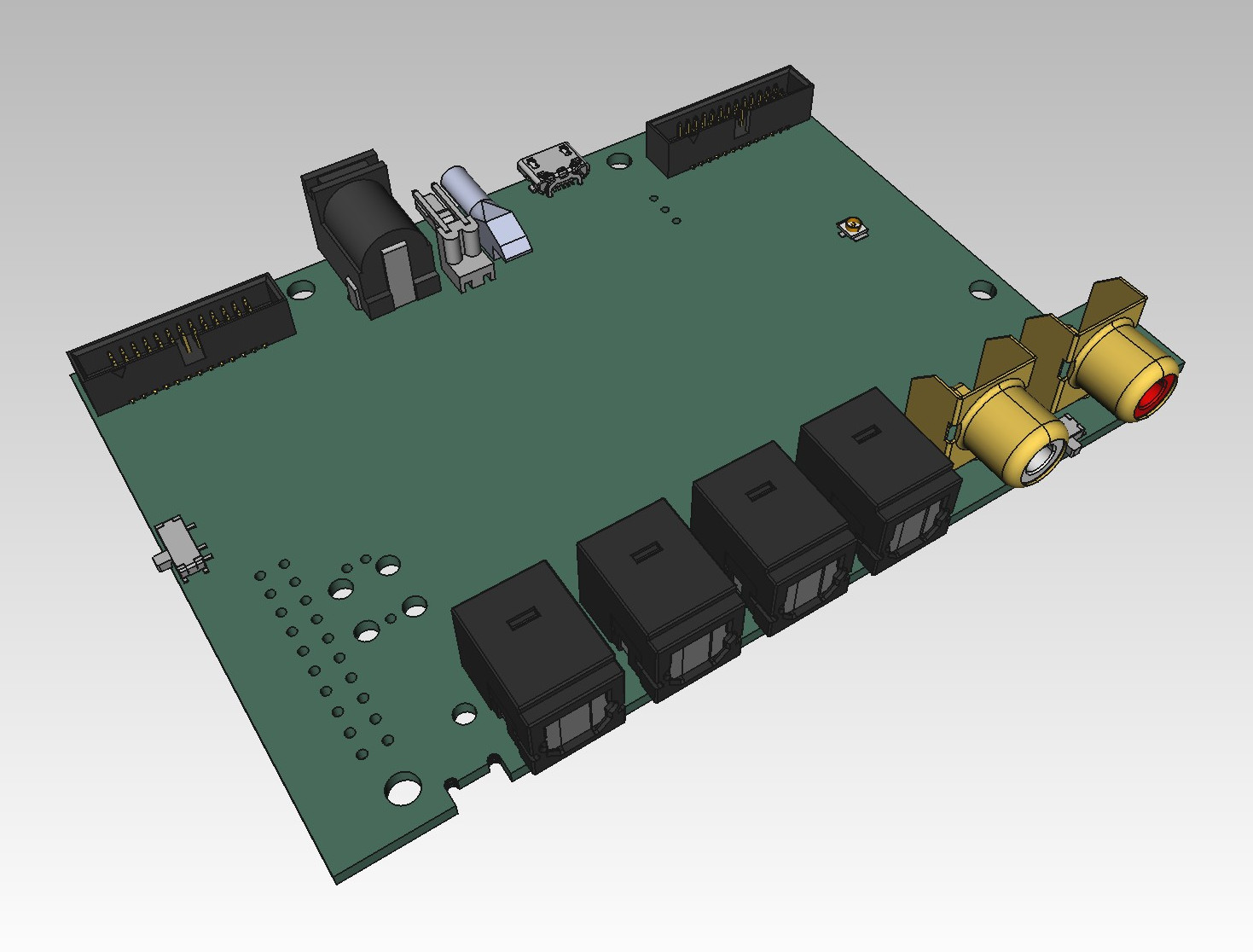

Vereinfachtes 3D-Modell
Mit Hilfe dieses 3D-Modells kannst Du Dir auf einfache Weise z.B. ein eigenes Gehäuse für die Soundkarte modellieren. Der Lichtleiter für die Power-LED kann bei Bedarf im 3D-Modell ein- und ausgeschaltet werden. Das Modell liegt im STEP-Format vor. Mit einem Programm wie z.B. FreeCAD kannst Du die Datei öffnen.
